卷积神经网络是在全连接网络层繁琐的网络参数上加以优化缩小网络参数，我们今天来看看CNN的结构和实现。部分知识点和图片来自 于网络。

一、CNN的引入

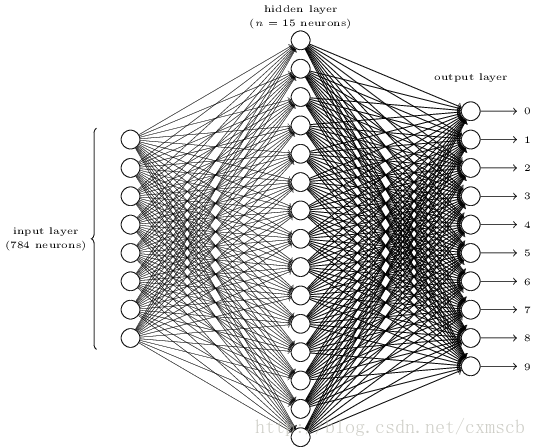

全连接神经网络中，每相邻两层之间的每个神经元之间都是有边相连的。这样在神经元少的情况下全连接是相当不错的，但是当神经元一 旦增多的话将会导致网络参数异常的庞大。当输入层的特征维度变得很高时，这时全连接网络需要训练的参数就会增大很多，计算速度就 会变得很慢，例如一张黑白的 28×28 的手写数字图片，输入层的神经元就有784个，如下图所示：

若在中间只使用一层隐藏层，我们设定hidden layer有15层，此时参数 w 就有 784×15=11760 多个；若输入的是28×28 带有颜色的RGB 格式的手写数字图片，输入神经元就有28×28×3=2352 个…… 。这很容易看出使用全连接神经网络处理图像中的需要训练参数过多的问题。

而在卷积神经网络（Convolutional Neural Network,CNN）中，卷积层的神经元只与前一层的部分神经元节点相连，即它的神经元间的连 接是非全连接的，且同一层中某些神经元之间的连接的权重 w 和偏移 b 是共享的（即相同的），这样大量地减少了需要训练参数的数量。

卷积神经网络CNN的结构一般包含有：

  • 输入层：用于数据的输入
  • 卷积层：使用卷积核进行特征提取和特征映射
  • 激励层：由于卷积也是一种线性运算，因此需要增加非线性映射
  • 池化层：进行下采样，对特征图稀疏处理，减少数据运算量。
  • 全连接层：通常在CNN的尾部进行重新拟合，减少特征信息的损失
  • 输出层：用于输出结果

当然中间还可以使用一些其他的功能层:

  • 归一化层（Batch Normalization）：在CNN中对特征的归一化
  • 切分层：对某些（图片）数据的进行分区域的单独学习
  • 融合层：对独立进行特征学习的分支进行融合

二、CNN的层次结构

输入层:

在CNN的输入层中，（图片）数据输入的格式 与 全连接神经网络的输入格式（一维向量）不太一样。CNN的输入层的输入格式保留了图片 本身的结构。

对于黑白的 28×28 的图片，CNN的输入是一个 28×28 的的二维神经元，如下图所示：

而对于RGB格式的28×28图片，CNN的输入则是一个 3×28×28 的三维神经元（RGB中的每一个颜色通道都有一个 28×28 的矩阵），如下图所示：

卷积层：

在卷积层中有几个重要的概念：

  • local receptive fields（感受视野）
  • shared weights（共享权值）

假设输入的是一个 28×28 的的二维神经元，我们定义5×5 的 一个 local receptive fields（感受视野），即 隐藏层的神经元与输入 层的5×5个神经元相连，这个5*5的区域就称之为Local Receptive Fields，如下图所示：

可类似看作：隐藏层中的神经元 具有一个固定大小的感受视野去感受上一层的部分特征。在全连接神经网络中，隐藏层中的神经元的感受 视野足够大乃至可以看到上一层的所有特征。

而在卷积神经网络中，隐藏层中的神经元的感受视野比较小，只能看到上一次的部分特征，上一层的其他特征可以通过平移感受视野来得 到同一层的其他神经元，由同一层其他神经元来看：

设移动的步长为1：从左到右扫描，每次移动 1 格，扫描完之后，再向下移动一格，再次从左到右扫描。

具体过程请看：

可看出 卷积层的神经元是只与前一层的部分神经元节点相连，每一条相连的线对应一个权重w.

一个感受视野带有一个卷积核，我们将感受视野中的权重w矩阵称为卷积核将感受视野对输入的扫描间隔称为步长（stride）； 当步长比较大时（stride>1），为了扫描到边缘的一些特征，感受视野可能会“出界”，这时需要对边界扩充(pad)，边界扩充可以设为0 或其他值。步长和边界扩充值的大小由用户来定义。

卷积核的大小由用户来定义，即定义的感受视野的大小；卷积核的权重矩阵的值，便是卷积神经网络的参数，为了有一个偏移项 ，卷积 核可附带一个偏移项 b ，它们的初值可以随机来生成，可通过训练进行变化。

因此感受视野(5X5)扫描时可以计算出下一层神经元的值为：

对下一层的所有神经元来说，它们从不同的位置去探测了上一层神经元的特征。

我们将通过一个带有卷积核的感受视野 扫描生成的下一层神经元矩阵 称为 一个feature map (特征映射图)，如下图的右边便是一个 feature map：

因此在同一个feature map上的神经元使用的卷积核是相同的，因此这些神经元 shared weights，共享卷积核中的权值和附带的偏移。 一个 feature map对应 一个卷积核，若我们使用 3 个不同的卷积核，可以输出3个feature map：（感受视野：5×5，布长stride：1）

因此在CNN的卷积层，我们需要训练的参数大大地减少到了 (5×5+1)×3=78个。

假设输入的是 28×28 的RGB图片，即输入的是一个 3×28×28 的二维神经元，这时卷积核的大小不只用长和宽来表示，还有深度， 感受视野也对应的有了深度，如下图所示：

由图可知：感受视野： 3×2×2 ； 卷积核： 3×2×2 ，深度为3；下一层的神经元的值为:. 卷积 核的深度和感受视野的深度相同，都由输入数据来决定，长宽可由自己来设定，数目也可以由自己来设定，一个卷积核依然对应一个 feature map。

激励层：

激励层主要对卷积层的输出进行一个非线性映射，因为卷积层的计算还是一种线性计算。使用的激励函数一般为ReLu函数：

f(x)=max(x,0)

卷积层和激励层通常合并在一起称为“卷积层”。

池化层：

当输入经过卷积层时，若感受视野比较小，步长stride比较小，得到的feature map （特征图）还是比较大，可以通过池化层来对每一个 feature map进行降维操作，输出的深度还是不变的，依然为 feature map 的个数。

池化层也有一个“池化视野（filter）”来对feature map矩阵进行扫描，对“池化视野”中的矩阵值进行计算，一般有两种计算方式：

  • Max pooling：取“池化视野”矩阵中的最大值
  • Average pooling：取“池化视野”矩阵中的平均值 扫描的过程中同样地会涉及的扫描步长stride，扫描方式同卷积层一样，先从左到右扫描，结束则向下移动布长大小，再从左到右。如下 图示例所示：

其中“池化视野”filter： 2×2；步长stride：2。

最后可将 3 个 24×24 的 feature map 下采样得到 3 个 24×24 的特征矩阵：

归一化层：

1.Batch Normalization

Batch Normalization（批量归一化）实现了在神经网络层的中间进行预处理的操作，即在上一层的输入归一化处理后再进入网络的下一 层，这样可有效地防止“梯度弥散”，加速网络训练。

Batch Normalization具体的算法如下图所示：

具体的Batch Normalization准备单独写一篇文章，这里就不展开了。

2.Local Response Normalization

近邻归一化(Local Response Normalization)的归一化方法主要发生在不同的相邻的卷积核（经过ReLu之后）的输出之间，即输入是发生 在不同的经过ReLu之后的 feature map 中。

LRN的公式如下：

其中：

a(i,x,y) 表示第i个卷积核的输出（经过ReLu层）的feature map上的 (x，y) 位置上的值。

b(i,x,y) 表示 a(i,x,y) 经LRN后的输出。

N 表示卷积核的数量，即输入的 feature map的个数。

n 表示近邻的卷积核（或feature map）个数，由自己来决定。

k,α,β是超参数，由用户自己调整或决定。

与BN的区别：BN依据mini batch的数据,近邻归一仅需要自己来决定，BN训练中有学习参数;BN归一化主要发生在不同的样本之间，LRN归 一化主要发生在不同的卷积核的输出之间。

切分层：

在一些应用中,需要对图片进行切割，独立地对某一部分区域进行单独学习。这样可以对特定部分进行通过调整 感受视野 进行力度更大 的学习。

融合层：

融合层可以对切分层进行融合，也可以对不同大小的卷积核学习到的特征进行融合。

例如在GoogleLeNet中，使用多种分辨率的卷积核对目标特征进行学习，通过 padding 使得每一个 feature map 的长宽都一致，之后再 将多个 feature map 在深度上拼接在一起:

融合的方法有几种，一种是特征矩阵之间的拼接级联，另一种是在特征矩阵进行运算 (+,−,x,max,conv)。

全连接层和输出层

全连接层主要对特征进行重新拟合，减少特征信息的丢失；输出层主要准备做好最后目标结果的输出。例如VGG的结构图，如下图所示：

三、典型的卷积神经网络

LeNet-5模型

第一个成功应用于数字数字识别的卷积神经网络模型（卷积层自带激励函数，下同）：

卷积层的卷积核边长都是5，步长都为1；池化层的窗口边长都为2，步长都为2。

AlexNet 模型

具体结构图：

从AlexNet的结构可发现：经典的卷积神经网络结构通常为：

输入层 → (卷积层+→池化层？)+→全连接层+→输出层

AlexNet卷积层的卷积核边长为5或3，池化层的窗口边长为3。具体参数如图所示：

VGGNet 模型

VGGNet 模型 和 AlexNet模型 在结构上没多大变化，在卷积层部位增加了多个卷积层。AlexNet（上） 和 VGGNet （下）的对比如下图 所示：

具体参数如图所示：其中CONV3-64：表示卷积核的长和宽为3，个数有64个；POOL2：表示池化窗口的长和宽都为2，其他类似。

GoogleNet 模型

使用了多个不同分辨率的卷积核，最后再对它们得到的feature map 按深度融合在一起，结构如图：

其中，有一些主要的模块称为 Inception module，例如：

在 Inception module 中使用到了很多 1×1 的卷积核，使用 1×1 的卷积核，步长为1时，输入的feature map和输出的feature map长 宽不会发生改变，但可以通过改变 1×1 的卷积核的数目，来达到减小feature map的厚度的效果，从而做到一些训练参数的减少。

GoogleNet还有一个特点就是它是全卷积结构（FCN）的，网络的最后没有使用全连接层，一方面这样可以减少参数的数目，不容易过拟合， 一方面也带来了一些空间信息的丢失。代替全连接层的是全局平均池化（Global Average Pooling，GAP）的方法，思想是：为每一个类别 输出一个 feature map ，再取每一个 feature map上的平均值，作为最后的softmax层的输入。

ResNet模型

在前面的CNN模型中，都是将输入一层一层地传递下去（图左），当层次比较深时，模型不是很好训练。在ResNet模型中，它将低层学习到 的特征和高层的学习到的特征进行一个融合（加法运算,图右），这样反向传递时，导数传递得更快，减少梯度弥散的现象。

注意：F（X）的shape需要等于 X 的shape ，这样才可以进行相加。

四、Tensorflow代码

主要的函数说明：

卷积层

#卷积层：
tf.nn.conv2d(input, filter, strides, padding, use_cudnn_on_gpu=None, data_format=None, name=None)

参数说明：

  • data_format：表示输入的格式，有两种分别为：“NHWC”和“NCHW”，默认为“NHWC”

  • input：输入是一个4维格式的（图像）数据，数据的 shape 由 data_format 决定：当 data_format 为“NHWC”输入数据的shape表示 为[batch, in_height, in_width, in_channels]，分别表示训练时一个batch的图片数量、图片高度、 图片宽度、 图像通道数。 当 data_format 为“NHWC”输入数据的shape表示为[batch, in_channels， in_height, in_width]

  • filter：卷积核是一个4维格式的数据：shape表示为：[height,width,in_channels, out_channels]，分别表示卷积核的高、宽、 深度（与输入的in_channels应相同）、输出 feature map的个数（即卷积核的个数）。

  • strides：表示步长：一个长度为4的一维列表，每个元素跟data_format互相对应，表示在data_format每一维上的移动步长。当输入的默 认格式为：“NHWC”，则 strides = [batch , in_height , in_width, in_channels]。其中 batch 和 in_channels 要求一定为1， 即只能在一个样本的一个通道上的特征图上进行移动，in_height , in_width表示卷积核在特征图的高度和宽度上移动的布长，即 strideheight 和 stridewidth 。

  • padding：表示填充方式：“SAME”表示采用填充的方式，简单地理解为以0填充边缘，当stride为1时，输入和输出的维度相同；“VALID” 表示采用不填充的方式，多余地进行丢弃。

池化层

#池化层：
tf.nn.max_pool( value, ksize,strides,padding,data_format=’NHWC’,name=None)
#or
tf.nn.avg_pool(…)

参数说明：

  • value：表示池化的输入：一个4维格式的数据，数据的 shape 由 data_format 决定，默认情况下shape 为[batch, height, width, channels]

  • 其他参数与 tf.nn.cov2d 类型

  • ksize：表示池化窗口的大小：一个长度为4的一维列表，一般为[1, height, width, 1]，因不想在batch和channels上做池化，则将 其值设为1。

BN层

#Batch Nomalization层：
batch_normalization( x,mean,variance,offset,scale, variance_epsilon,name=None)

参数说明：

  • mean 和 variance 通过 tf.nn.moments 来进行计算： batch_mean, batch_var = tf.nn.moments(x, axes = [0, 1, 2], keep_dims=True)，注意axes的输入。对于以feature map 为维度的 全局归一化，若feature map 的shape 为[batch, height, width, depth]，则将axes赋值为[0, 1, 2]

  • x 为输入的feature map 四维数据，offset、scale为一维Tensor数据，shape 等于 feature map 的深度depth。
